Многие люди, которые мало знакомы с компьютерами, не знают из чего состоит компьютер, и поэтому путают их названия и предназначения. В этой статье мы разберем из чего же состоит компьютер и для чего все это нужно.

Материнская плата (main board).

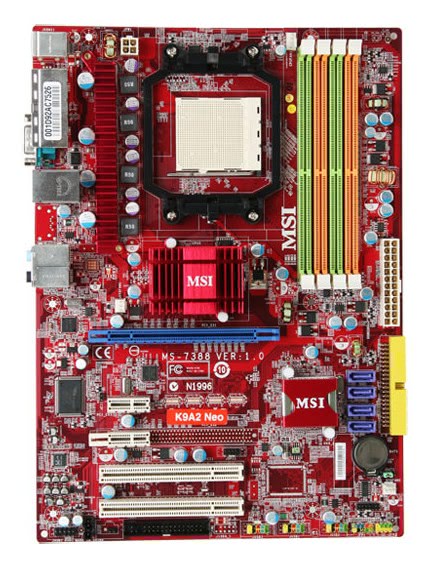

Это большая плата, которую вы видите, открыв компьютер. Это основной элемент компьютера, к которому подключаются все остальные компоненты компьютера (процессор, оперативная память, жесткие диски, CD и DVD приводы, различные контроллеры).
Материнские платы бывают разных стандартов. И от этого зависят их характеристики и размеры, места крепления.
Основные стандарты (форм-фактор) которые применяются сейчас это ATX , miniATX, microATX, flexATX. Поэтому перед заменой материнской платы узнайте, какая у вас стоит, и какие виды материнских плат можно применять в вашем корпусе. Потому что в корпус предназначенный под материнские платы microATX мать в форм факторе microATX просто не влезет физически.

На материнской плате расположены разъемы питания для подачи питания с блока питания.

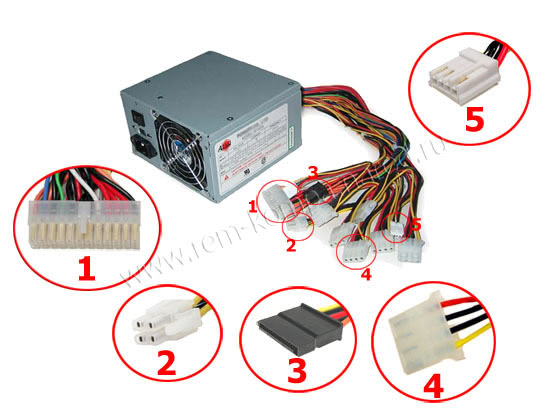

блок питания

1. 24 pin–овый коннектор. Вставляется в материнскую плату.

2. 4 pin – овый коннектор. Дополнительный разъем питания процессора.

3. питание SATA устройств (CD – rom, DVD – rom, HDD)

4. питание IDE устройств.

5. питание floppy дисковода.

Старые разъемы были 20 пиновые сейчас на всех современны материнских платах применяется 24 пиновое питание и 4-8 пиновое дополнительное питание на процессор. Так что старым блоком питания нельзя подключить  современную материнскую плату, если на блоке питания нету дополнительного питания. В случае если у вас 20 пиновый разъем, а нужен 24 пиновый есть выход в виде переходника с 20 на 24 пина.

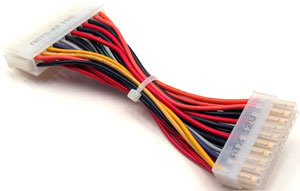

переходника с 20 на 24 пина

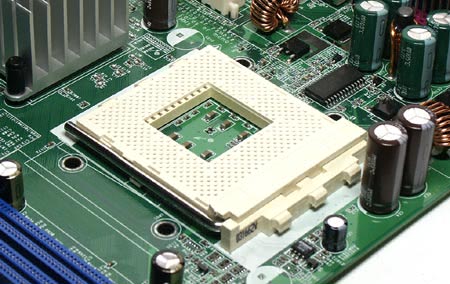

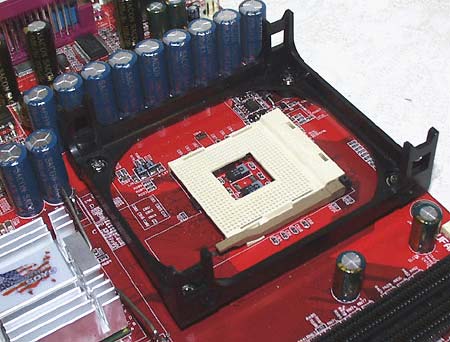

В центре расположено гнездо процессора (Socket). В каждый сокет вставляется свой процессор. Например, в Socket 775 можно вставить только процессоры Pentium на Socket 775, в Socket AM2 только процессоры AMD на Socket AM2 и так далее.

Socket Socket

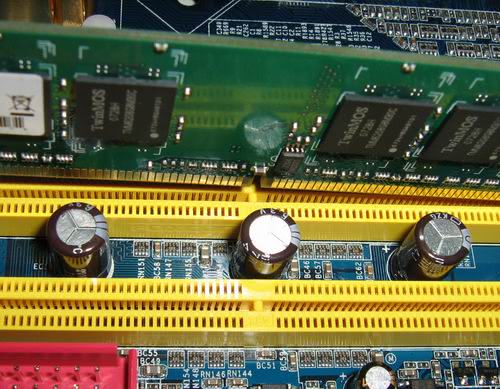

Рядом с процессором расположены слоты под оперативную память. Слотов бывает 2, 4, 6, а на серверных материнских платах и больше.
Слоты также бывают разные. Раньше применялись слоты SDRAM и DDR сейчас применяют DDR2 и DDR3. Под разные слоты нужна соответствующая память к слоту DDR нужна память DDR, к слоту DDR2 память DDR2.


слоты под оперативную память слоты под оперативную память

Для чего же нужна оперативная память. А предназначена она для временного хранения данных и команд, необходимых процессору для выполнения им операций. Оперативная память передаёт процессору данные непосредственно, либо через кэш-память.

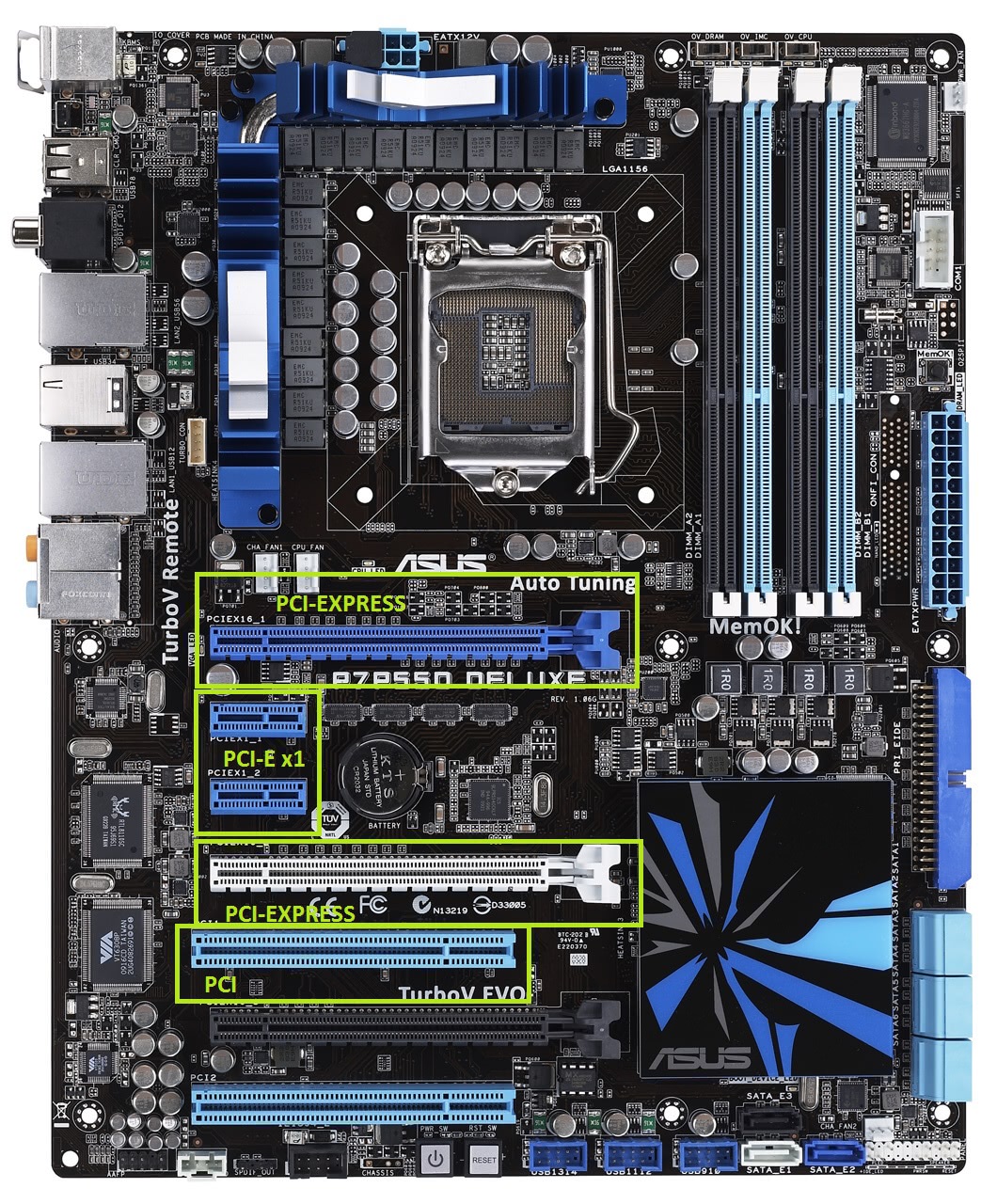

Также на материнской плате расположен слот (шина) видеокарты: PCI-E (PCI-Express) или AGP. Если на материнской плате есть встроенный (интегрированный) графический чип то этих слотов может и не быть.

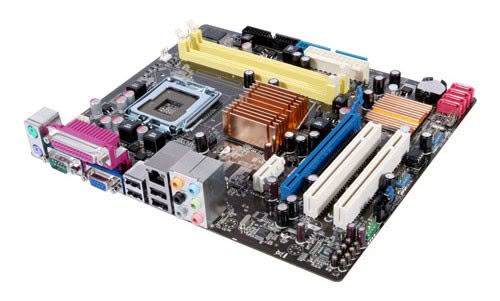

Материнская плата

Слот AGP является устаревшим и сейчас уже не применяется. На смену ему пришел PCI-E. Видео карты с интерфейсом AGP не подходят в слот PCI-E. Это тоже надо учитывать при замене материнской платы или видеокарты.

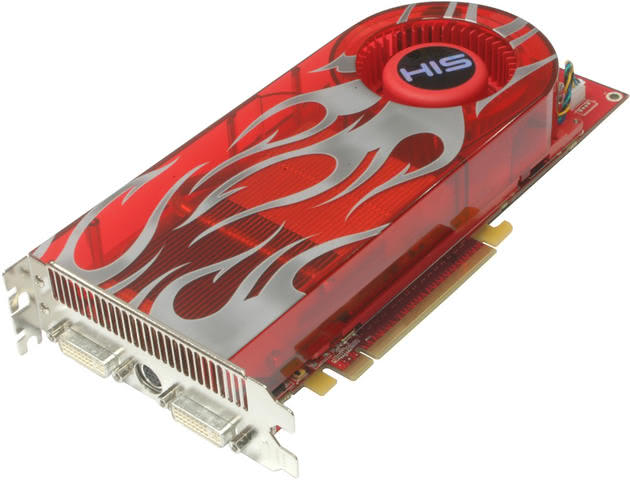

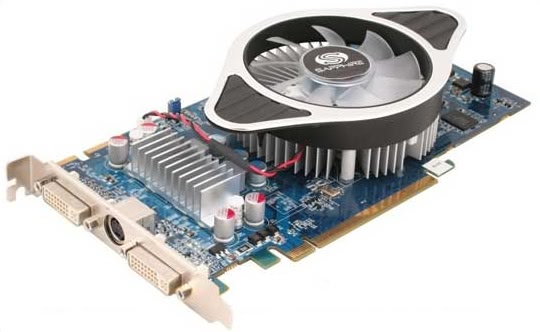

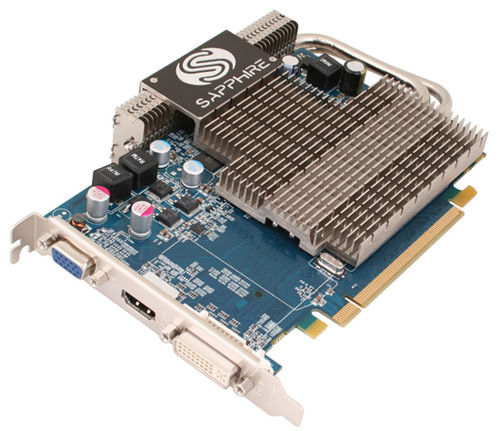

Видеокарта она же графический ускоритель преобразует изображение в видеосигнал для монитора.

Видеокарта Видеокарта Видеокарта

Современные видеокарты не только выводят изображение на экран, но и выполнят некоторые задачи процессора. Тем самым дает разгрузку процессору.

Ниже шины PCI-E находятся шины PCI. Эти шины используют для подключения дополнительных устройств. Таких как: ТВ тюнеры, аудио карты, модемы, различные контроллеры sata и usb.

На некоторых материнских платах также присутствуют шины PCI-E x1. Он также применяется для подключения различных периферийных устройств.

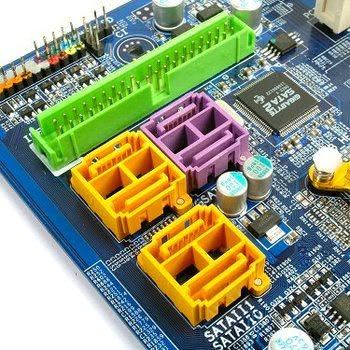

Для подключения дисководов, жестких дисков применяются различные входы.Если раньше это были входы IDE (PATA) то сейчас это SATA 2 (и потихоньку  начинают внедрять SATA 3). Ну и конечно  USB – USB 3.

ide, sata

ide, sata

Подробно о каждом из комплектующих компьютера читайте в отдельных статьях.
